天然气锻造加热炉热处理基础问答
信息来源：原创 作者：山东一然 发布时间： 浏览量：178
天然气锻造加热炉根据处理方式不同分为很多种，有加热炉、有退火、回火、淬火等热处理炉、有台车式加热炉、贯通炉、室式锻造炉等等，但是不管什么炉型，客户都偏向于节能增效型加热炉。今天我们来详细了解下热处理方面的知识。
1、什么是热处理
将固态金属或合金采取适当方式进行加热，保温一定的时间，以一定的冷却速度冷却以改变其组织，从而获得所需性能的一种工艺方法。2、热处理的目的是什么
通过适当的热处理工艺改变钢的内部组织结构,来控制相变过程中组织转变的程度和转变产物的形态,从而改善钢的性能。
3、热处理的条件是什么
必须有固态相变转变的合金才可以进行热处理。
4、热处理的工艺过程是什么
（1）加热：临界点+T值
（2）保温
（3）冷却：临界点- T值 一定冷却速度
5、主要参数有哪些
（1）加热温度T
（2）保温时间 t
（3）冷却速度V，冷却介质决定冷却速度， 如：水、盐水、碱水、空气

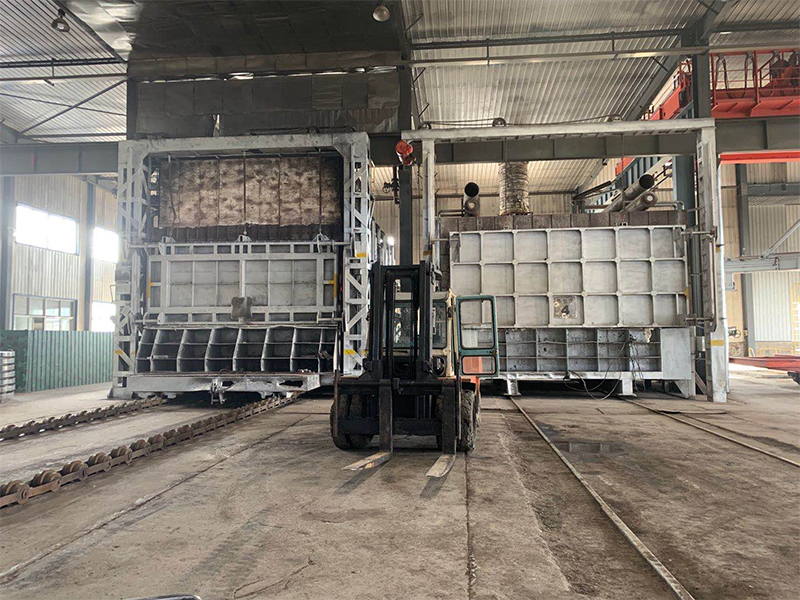

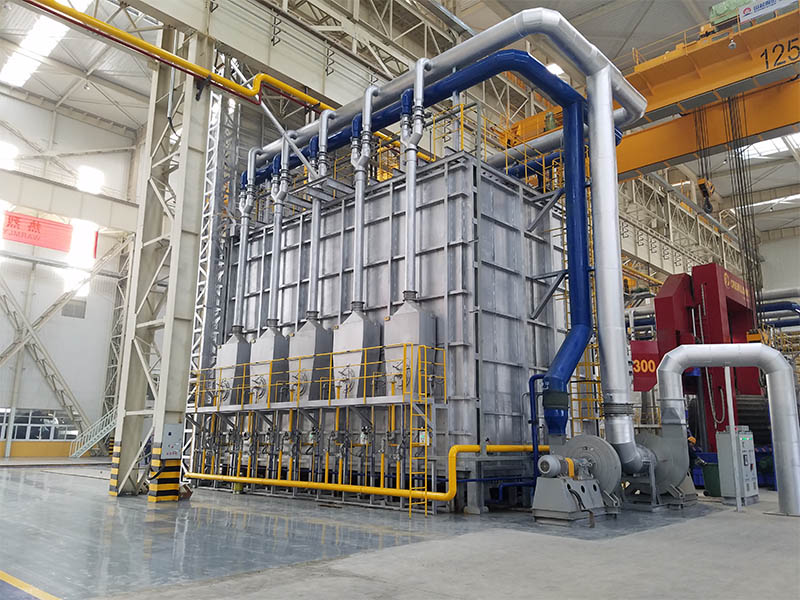

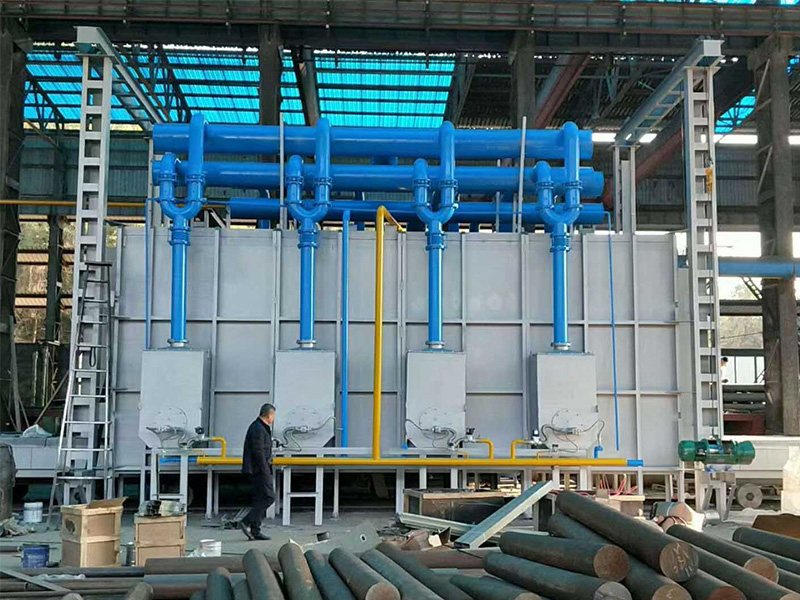

天然气锻造加热炉客户使用现场
6、按处理阶段及目的可分为哪几种（1）预处理
目的是消除偏析、内应力，为最终热处理或后续的加工获得平衡组织。
（2）最终处理
作为工件处理的最后工序，获得最终组织。
7、按热处理工艺参数可分为哪几种
（1）普通热处理
这是生产中最常用的热处理工艺，如退火、正火、淬火、回火等。这类的热处理一般不会额外的加入其他元素，主要是通过自身组织转变来得到所需要的性能。
（2）化学热处理
这类在热处理在齿轮、轴等耐磨件上会经常用到。工件进行化学热处理时，会在表面一层渗入其他的元素，而对心部的成分不会产生什么影响。一般渗入什么元素，我们就称为渗×处理，如表面渗C、渗N，C、N共渗等。
（3）表面热处理
综合了上述两类热处理的特点，即热处理时不加入其他元素，而且只是针对表面进行的热处理，不影响心部的组织，如表面淬火，但其要求工件的含碳量较高。
8、什么是退火
退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。总之退火组织是接近平衡状态的组织。
9、退火的目的是什么
（1）降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。
（2）细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。
（3）消除钢中的内应力，以防止变形和开裂。
10、退火工艺的种类有哪些
主要有均匀化退火,完全退火,不完全退火,等温退火,球化退火,再结晶退火, 去应力退火
11、什么是均匀化退火
均匀化退火是为了减少金属铸锭、铸件或锻坯的化学成分的偏析和组织的不均匀性，将其加热到高温，长时间保持，然后进行缓慢冷却，以化学成分和组织均匀化为目的的退火工艺。
均匀化退火的加热温度一般为Ac3+（150～200℃），即1050～1150℃，保温时间一般为10～15h，以保证扩散充分进行，大道消除或减少成分或组织不均匀的目的。由于扩散退火的加热温度高，时间长，晶粒粗大，为此，扩散退火后再进行完全退火或正火，使组织重新细化。
完全退火又称为重结晶退火，是将铁碳合金完全奥氏体化，随之缓慢冷却，获得接近平衡状态组织的退火工艺。
完全退火主要用于亚共析钢，一般是中碳钢及低、中碳合金结构钢锻件、铸件及热轧型材，有时也用于它们的焊接构件。完全退火不适用于过共析钢，因为过共析钢完全退火需加热到Acm以上，在缓慢冷却时，渗碳体会沿奥氏体晶界析出，呈网状分布，导致材料脆性增大，给最终热处理留下隐患。
完全退火的加热温度碳钢一般为Ac3+（30～50℃）；合金钢为Ac3+（500～70℃）；保温时间则要依据钢材的种类、工件的尺寸、装炉量、所选用的设备型号等多种因素确定。为了保证过冷奥氏体完全进行珠光体转变，完全退火的冷却必须是缓慢的，随炉冷却到500℃左右出炉空冷。
13、什么是不完全退火
不完全退火是将铁碳合金加热到Ac1～Ac3之间温度，达到不完全奥氏体化，随之缓慢冷却的退火工艺。
不完全退火主要适用于中、高碳钢和低合金钢锻轧件等，其目的是细化组织和降低硬度，加热温度为Ac1+(40～60)℃，保温后缓慢冷却。
14、什么是等温退火
等温退火是将钢件或毛坯件加热到高于Ac3（或Ac1）温度，保持适当时间后，较快地冷却到珠光体温度区间地某一温度并等温保持，使奥氏体转变为珠光体型组织，然后在空气中冷却的退火工艺。
等温退火工艺应用于中碳合金钢和低合金钢，其目的是细化组织和降低硬度。亚共析钢加热温度为Ac3+(30～50)℃，过共析钢加热温度为Ac3+(20～40)℃，保持一定时间，随炉冷至稍低于Ar3温度进行等温转变，然后出炉空冷。等温退火组织与硬度比完全退火更为均匀。
15、什么是球化退火
球化退火是使钢中碳化物球化而进行的退火工艺。将钢加热到Ac1以上20～30℃，保温一段时间，然后缓慢冷却，得到在铁素体基体上均匀分布的球状或颗粒状碳化物的组织。
球化退火主要适用于共析钢和过共析钢，如碳素工具钢、合金工具钢、轴承钢等。这些钢经轧制、锻造后空冷，所得组织是片层状珠光体与网状渗碳体，这种组织硬而脆，不仅难以切削加工，且在以后淬火过程中也容易变形和开裂。而经球化退火得到的是球状珠光体组织，其中的渗碳体呈球状颗粒，弥散分布在铁素体基体上，和片状珠光体相比，不但硬度低，便于切削加工，而且在淬火加热时，奥氏体晶粒不易长大，冷却时工件变形和开裂倾向小。另外对于一些需要改善冷塑性变形（如冲压、冷镦等）的亚共析钢有时也可采用球化退火。
球化退火加热温度为Ac1+(20～40)℃或Acm-(20～30)℃，保温后等温冷却或直接缓慢冷却。在球化退火时奥氏化是“不完全”的，只是片状珠光体转变成奥氏体，及少量过剩碳化物溶解。因此，它不可能消除网状碳化物，如过共析钢有网状碳化物存在，则在球化退火前须先进行正火，将其消除，才能保证球化退火正常进行。
16、什么是再结晶退火
再结晶退火是经冷形变后的金属加热到再结晶温度以上，保持适当时间，使形变晶粒重新结晶成均匀的等轴晶粒，以消除形变强化和残余应力的热处理工艺。
17、什么是去应力退火
去应力退火是为了消除由于塑性形变加工、焊接等而造成的以及铸件内存在的残余应力而进行的退火工艺。
锻造、铸造、焊接以及切削加工后的工件内部存在内应力，如不及时消除，将使工件在加工和使用过程中发生变形，影响工件精度。采用去应力退火消除加工过程中产生的内应力十分重要。
去应力退火的加热温度低于相变温度A1，因此，在整个热处理过程中不发生组织转变。内应力主要是通过工件在保温和缓冷过程中消除的。为了使工件内应力消除得更彻底，在加热时应控制加热温度。一般是低温进炉，然后以100℃/h左右得加热速度加热到规定温度。焊接件得加热温度应略高于600℃。保温时间视情况而定，通常为2～4h。铸件去应力退火的保温时间取上限，冷却速度控制在（20～50）℃/h，冷至300℃以下才能出炉空冷。
18、什么是回火
将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理。
19、回火的目的是什么
（1）降低脆性，消除或减少内应力，钢件淬火后存在很大内应力和脆性，如不及时回火往往会使钢件发生变形甚至开裂。
（2）获得工件所要求的机械性能，工件经淬火后硬度高而脆性大，为了满足各种工件的不同性能的要求，可以通过适当回火的配合来调整硬度，减小脆性，得到所需要的韧性，塑性。
（3）稳定工件尺寸。
（4）对于退火难以软化的某些合金钢，在淬火（或正火）后常采用高温回火，使钢中碳化物适当聚集，将硬度降低，以利切削加工。
20、回火的种类有哪些
根据不同的要求可采用低温回火、中温回火或高温回火。通常随着回火温度的升高，硬度和强度降低，延性或韧性逐渐增高。
